شیر پروانه‌ ای (ویفری)

    مشخصات فنی

  • تنوع سایز: 3 الی 8 اینچ
  • جنس بدنه :چدن GGG4
  • شافت: کربن استیل جنس لاستیک: EPDM
  • تحمل فشار اسمی 10 بار
  • کاهش هزینه نسبت به شیر های قطع و وصل
  • افت فشار پایین
  • سهولت نصب و استفاده نسبت به سایر شیرها

شیر پروانه‌ ای (ویفری) چیست؟

شیر پروانه‌ ای (ویفری) آبسان گستر سپاهان به منظور قطع و وصل یا کنترل جریان سیال استفاده می‌گردد. درصورتی که سیال٬ آب باشد و سرعت عبوری حداکثر 3 متر بر ثانیه می‌توان از این شیرها استفاده نمود. شیر پروانه‌ ای برای نصب بین فلنج‌هایی مناسب است که سوراخ‌های آنها مطابق استاندارد بوده. طراحی این شیرها به گونه‌ای است که پروانه در موقعیت باز٬ کاملا در وسط قرار می‌گیرد و بهترین شرایط را برای عبور جریان با کمترین افت فشار فراهم می کند.



کاربرد شیر ویفری:

  • مناسب برای قطع و وصل جریان سیال
  • جایگزین برای شیرهای توپی و کشویی
  • قابل استفاده برای سیالات غیر اسیدی
  • دارای قابلیت نصب عملکرد های مختلف: اهرمی _گیربکسی _ پنوماتیک و برقی

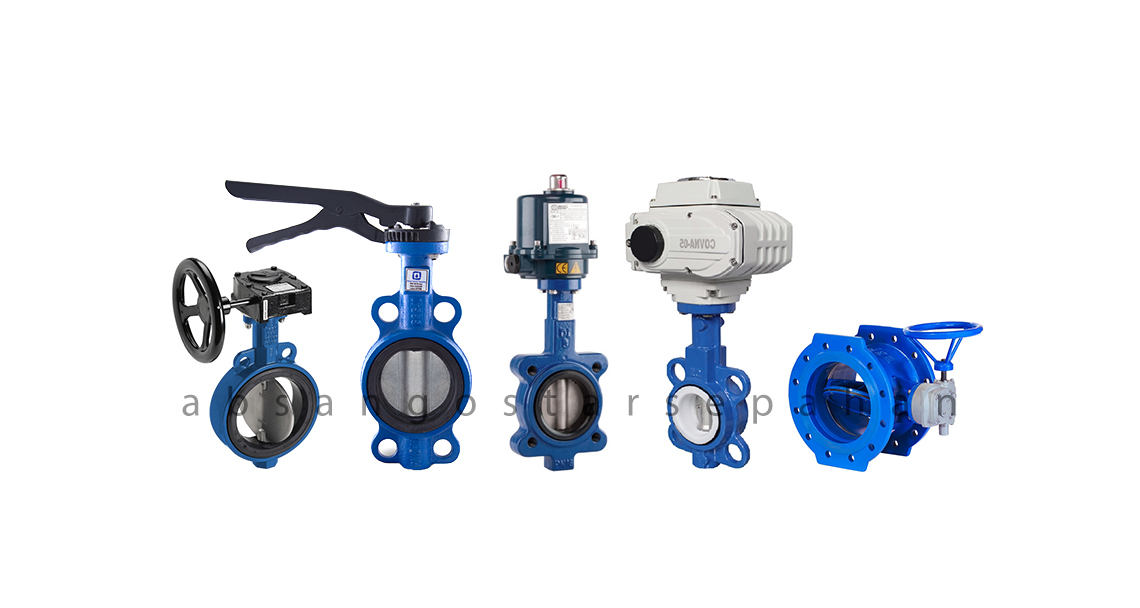

شیر پروانه‌ای (ویفری) براساس نوع عملکرد به پنج دسته تقسیم می‌شود:

  •  شیر پروانه‌ای (ویفری) با عملکرد دستی:

این شیرها دارای دسته برای جابه‌جایی گیت پروانه‌ای هستند. البته در طراحی دسته آنها از یک ضامن قفل شونده استفاده شده است. این ضامن موقعیت قرارگیری گیت را ثابت می‌کند. برای چرخش گیت پروانه ای باید اهرم دستی را با ضامن گرفته تا قفل شیر آزاد شود.

  • شیر پروانه‌ای (ویفری) با عملکرد ویفری:

عمده ‌فروش شیر پروانه‌ای ویفری نیز از همین گونه‌های بدنه فولادی است. معمولاً از فولاد A216WCB برای طراحی این شیرها استفاده می‌کنند.

  •  شیر پروانه‌ای (ویفری) با عملکرد برقی:

برای چرخش گیت پروانه‌ای این شیرها از موتورهای الکتریکی با کنترل مرکزی استفاده ‌شده است. از این شیرها معمولاً در طراحی فرآیندهای اتوماسیون شده برای کنترل عبور سیالات استفاده می‌شود. عملکر برقی معمولاً دارای یک فرمان دستی نیز می‌باشد.

  • شیر پروانه‌ای (ویفری) با عملکرد پنوماتیک:

در طراحی این نوع شیر پروانه‌ای ویفری جک پنوماتیکی برای جابه‌جایی گیت شیر استفاده ‌شده است. این عملگر دارای یک شیر پنوماتیک خودکار است که دستور فعالیت آن از طریق سیستم‌های کنترل مرکزی مانند PLC صادر می‌شود.

  • شیر پروانه‌ای (ویفری) با عملکرد گیربکسی:

در صورتی که قطر مدخل شیر بسیار بزرگ باشد، وزن گیت پروانه‌ای زیاد است. چرخش این گیت در مقابل جریان عبور سیال با فشار زیاد دشوار است. نمونه گیربکسی برای چرخش ساده‌تر گیت‌های بزرگ در عبور سیالات پرفشار طراحی شده ‌است. این گیربکس از نوع حلزونی است که دارای دو عدد چرخ‌دنده، یکی در سمت فرمان دستی و دیگری در سمت استم شیر قرار دارد. این گیربکس‌ها قابلیت قفل شوندگی خودکار دارند.

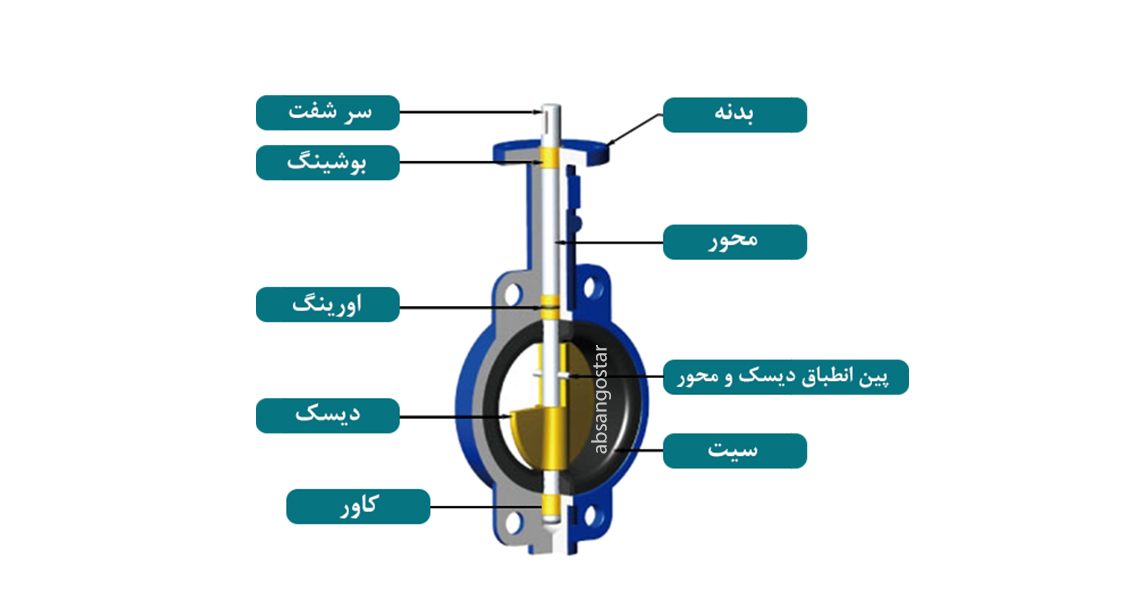

اجزاء مهم شیر ویفری:

شیر پروانه‌ ای (ویفری) آبسان گستر سپاهان

  • استم (محور)
  • اورینگ
  • سیت
  • بدنه
  • دیسک
  • بوشینگ





شیرهای ویفری متناسب با شرایط متنوع طراحی می‌شوند و جنس شیر در قابلیت‌های کاربردی آن تأثیرگذار است. شیرها با استفاده از متریال‌های گوناگون طراحی می‌شوند که دسته‌بندی برای جنس شیر پروانه‌ای ویفری به این گونه است:



  • شیر پروانه‌ای ویفری فولادی:

متداول‌ترین نوع از این‌ گونه شیر پروانه ای ویفری هستند نیز از همین گونه‌های بدنه فولادی است. معمولاً از فولاد A216WCB برای طراحی این شیرها استفاده می‌کنند.

  • شیر پروانه‌ای ویفری چدنی:

بدنه این شیرها از جنس چدن و جنس دیسک و سیت آنها از متریال‌های تخصصی است. قیمت شیر پروانه‌ای ویفری چدنی از دیگر گونه‌ها کمتر است. در عین ‌حال سبک‌ وزن هستند و تماماً مناسب استفاده در جابجایی سیالات عادی می‌باشند.

  • شیر پروانه‌ای ویفری استیل:

استیل، متریال مقاومی است که در انواع گوناگون با استفاده از درصدهای متنوع کربن تهیه می‌شود. از استیل برای طراحی شیرهای مقاوم مناسب عبور سیالات پرفشار، خورنده، بسیار داغ و یا سیالات بهداشتی استفاده می‌کنند. معمولا بدنه تا دیسک و حتی سیت این شیرها از جنس استیل است. قیمت شیر پروانه‌ای ویفری استیل بالاتر از نمونه‌های چدنی و فولادی است.

  • شیر پروانه‌ای ویفری برنزی:

برنز متریال نام‌ آشنایی برای طراحی شیرهای مخصوص جابه‌جایی آب است. اما سیت آنها از جنس پلاستیک است و در کل شیرهای برنزی مناسب عبور سیال آب در شرایط گوناگون مانند آب شور می باشد.
